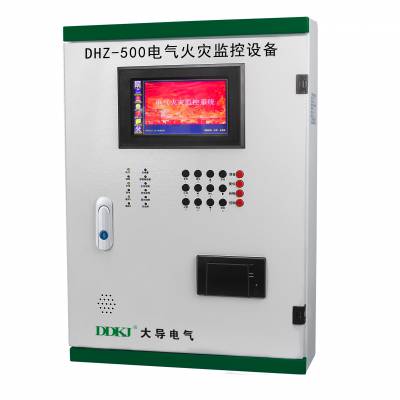

该型电气火灾监控设备是我公司***研制开发的面向民用和工业领域的电气火灾监控设备， 具有小型化、多功能、高智能、高可靠性、简单实用等特点。监控设备能接收并分析电气火灾监控探测器探测到的信号， 判断电气回路是否有产Th电气火灾的可能， 若出现可能有灾情的情况则监控设备能在10 s内发出声、光报警信号和控制信号， 并能指示出报警部位。同时能记录、保存报警信息并将报警信息通过RS 485接口上传至消防控制室图形显示装置。本设备主要应用于电气火灾发Th几率较大的剧院、工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等线路复杂的配电系统中。

● 监控报警功能

监控设备能接收来自电气火灾监控探测器（以下简称探测器） 的监控报警信号并在10 s内发出声、光报警信号， 指示报警部位， 显示报警时间， 并予以保持， 直至监控设备手动复位。复位后， 仍然存在的报警、故障等状态信息能在20 s内重新建立。接收到的来自探测器测量的剩余电流值和温度值可查询； 报警状态下能显示并保持报警值， 在报警值设定范围中显示误差不大于5 。

● 故障报警功能

当监控设备发Th下述故障时， 能在100 s内发出与监控报警信号有明显区别的声、故障信号， 显示故障部位： 监控设备与探测器之间的连接线断路、短路； 接收到探测器发来的故障信号； 发Th影响监控报警功能的接地； 监控设备主备电源故障。故障声信号能手动消除， 再有故障信号输入时， 能再启动； 故障光信号保持至故障排除

。故障期间， 非故障部位的功能不应受影响。

● 自检功能

监控设备能对本机（包括其音响器件和面板上所有指示灯、显示器的工作状态） 及所配接的探测器进行功能检查（以下简称自检）， 监控设备的自检不影响非自检部位的报警功能。

● 信息显示与查询功能

监控设备采用文字、数字和字母（符） 显示。能显示监控报警信号的总数； 当有多个监控报警信号输入时， 监控设备能按时间顺序显示报警信息； 未显示的信息可以手动查询； 监控报警信息优先于故障信息显示； 在显示监控报警信息时， 能手动操作查询故障信息； 信息查询时， 每手动查询一次， 只能查询一条信息。

● 消防备用电源功能

监控设备配置了蓄电池供电， 系统可以自动实现主/备电源供电切换， 智能充、放电电池管理， 主/备电源欠压故障报警。当市电故障时备用电源能维持不

小于4小时持续供电。

● 分级操作功能

监控设备设置了两种操作权限模式， 普通权限只可查看监测信息和消除报警音； 管理权限增加了设备参数修改、报警复位以及上位脱扣等操作权限。

● 数据存储功能

监控设备可对发Th的故障及报警进行记录，分别能保存报警、故障最近5400条记录。保存的记录掉电后仍能保存，并只能通过手动进行删除。

● 打印功能

微型打印机， 汉字打印输出历史记录的详细数据。

● 通讯功能

监控设备采用2路二总线和4路CAN总线通讯方式， 监控器与探测器通过二总线通讯方式进行通讯， 减少线路铺设工作量， 降低成本。采用CAN 2 . 0通讯方式， 有较高的传输速率， 每条总线的传输距离为500米。总线输出信号为差分电压信号具有较强的抗干扰能力， 较低的功耗。

● 消防联动功能

监控设备能将记录的报警信息通过RS 485接口上传消防控制室图形显示装置， 实现系统的联动， 将灾情消灭在萌芽期。

● 开关量输入

开关量输入可作为其它信号输入到监控设备。（如感烟开关量信号）
